Antennensteckdosen von Kathrein

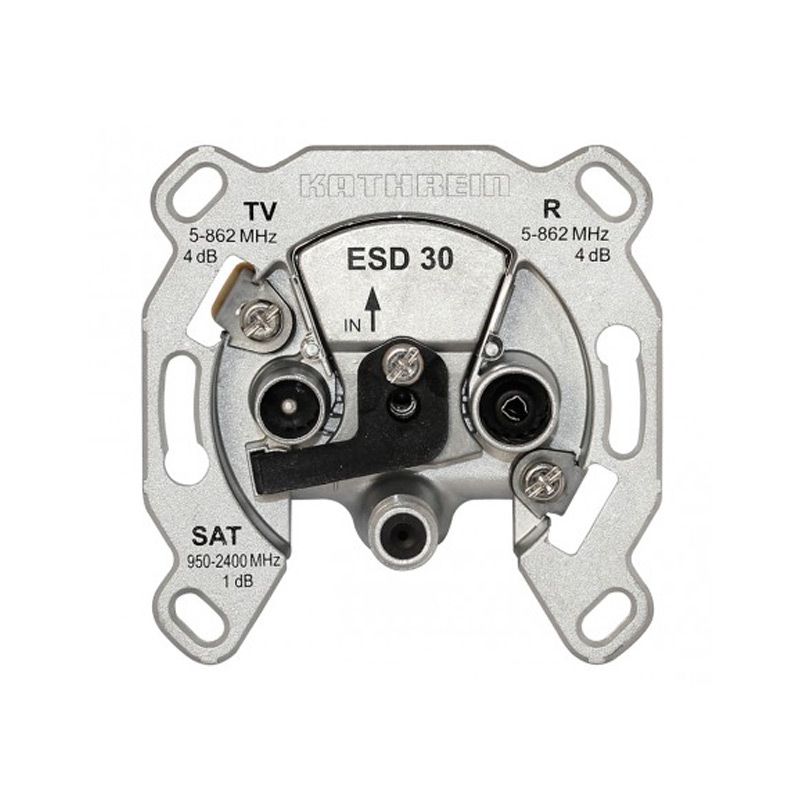

ESD 30

Einzelanschlussdose 3fach - 2 x 5-862 u. 950-2400 MHz - DC-Durchlass über SAT-Anschluss - Anschlussdämpfung: VHF 3,5 dB, UHF 4 dB, SAT 1 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Sat-Einzelanschlussdose, 3fach, für Stichleitungs- und Sternverteilsysteme in GA- und Sat-Hausverteilanlagen
• Mit Gleichspannungs-Durchlass über den Sat-Anschluss (max. 24 V/320 mA, 22-kHz- und DiSEqCTM-Signal)

ESD 44

Durchschleifdose 2fach - 2 x 4-2400 MHz - Anschlussdämpfung: VHF/UHF 14,5 dB, SAT 15/16 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Breitband-Richtkopplerdose (15 dB) für BK-, GA- und Sat-Hausverteilanlagen, ohne Gleichspannungsdurchlass

ESM 70

Sat-Modem-Einzelanschlussdose 3fach - TV/FM:85-862 MHz - Mod.:5-862 MHz - Sat 950-2150 MHz Anschlussdämpfung: 2,5/6,5/1,0 dB;

Besondere Ausstattungsmerkmale:

• Erfüllt: EN 60728-11 und EN 50083-2
• Sehr hohe Entkopplung zwischen Modem-Anschluss und TV-/Radio-Anschluss verhindert Störungen des TV-/Radio-Empfangs durch das Modem
• Ingress Noise Blocking-Funktion verhindert die Einstrahlung von unerwünschten Störsignalen über die Teilnehmer-Endgeräte
• Integrierte Diode am Sat-Anschluss zum Schutz falsch angeschlossener Endgeräte
• Sat-Einzelanschlussdose, 3fach, für Stichleitungs- und Sternverteilsysteme in Sat-Hausverteilanlagen
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlüsse: TV und Radio - IEC (St) | Modem - F (Bu) Grün | Sat - F (Bu) Schwarz
• Zur Nutzung interaktiver CATV-/HFC-Dienste in Sat-Verteilanlagen (DOCSIS-Modem-tauglich)
• Ideal zur Nutzung der Internet-/Telefonie-Pakete der Kabel-Netzbetreiber in Sat-Anlagen
• Farblich gekennzeichneter Modem-Anschluss (grün)
• Sat-Anschluss mit Gleichspannungs-Durchlass (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)
• Kombinierter breitbandiger TV- und Radio-Anschluss

ESU 51

Terminierte Enddose Einkabelsystem - 3fach - 5-68/118-862 u. 950-2150 MHz - DC-Durchlass über SAT - Anschlussdämpfung TV/SAT: 8 dB;

Grundfunktionen im Auslieferungsstand:
- Auslieferungszustand entspricht den Antennendosen ESU 3x (keine Programmierung notwendig!)
- Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
- Konfiguriert für Einkabelsysteme
- Alle User-Bänder (UB1 … UB32) sind freigeschaltet
- LED-Anzeige ausgeschaltet

Besondere Ausstattungsmerkmale:

• Für Einkabel-Systeme nach EN 50494 oder EN 50607
• Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem) oder in Anlagen mit „IP-über-Koax“, z. B. mit KLAN-Modem (EXI 01)
• Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
• Zukunftssicher durch Möglichkeit, mit dem Programmer SWP 50 weitere Funktionen zu erlernen
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Anschlüsse: TV - IEC (St) | Radio - IEC (Bu) | Sat-ZF - F (Bu)
• Erfüllen EN 60728-11 und EN 50083-2
• Mit Schraub- und Krallenbefestigung, passend für Unterputz-Gerätedosen Ø 55-65 mm
• Terminierte Enddose 8 dB, 3fach, als Enddose für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607, oder für Stichleitungs- und Sternverteilsysteme
• Mit Gleichspannungs-Durchlass über SAT-Anschluss (max. 24 V/400 mA, 22-kHz- und DiSEqC™-Signal)

Konfigurierbare Funktionen mit Programmer SWP 50:
- Sperren einzelner User-Bänder
- Betrieb im Legacy-Modus (keine Abschaltung bei 18 V-Dauersignal für Standard-Multischaltersystem)
- Betrieb im Disconnect-Modus (Fixed-Mode-Einkabelsysteme)
- LED konfigurierbar zur Anzeige von Fehlermeldungen
- Möglichkeit der Funktionserweiterung

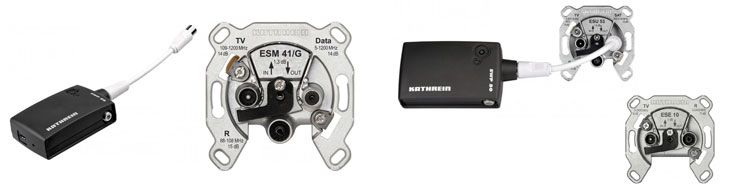

SWP 50

Programmiergerät für ESU 51, 53, 54, 56, 57 - Programmierung über Wifi oder USB - Wifi-Standards nach IEEE 802.11b/g/n;

Besondere Ausstattungsmerkmale:

• WiFi-Standards nach IEEE 802.11b/g/n
• WiFi-Reichweite bis zu 15 m (bei entsprechender Umgebung)
• Akkuladung per microUSB oder Steckernetzteil NCF 18
• Anzeige des Akku- und Ladezustandes anhand einer LED
• Spannungsversorgung durch Lithium-Ionen-Akku
• Programmierung über USB oder WiFi
• Wiederherstellung der Werkseinstellungen möglich
• Kompatibel mit der ESUcontrol-App von Kathrein Digital Systems
• Kompatible programmierbare Einkabel-Steckdosen: Kathrein ESU 51, 53, 54, 56 und 57

ESZ 54

Abdeckplatte 3-Loch für Modem-Steckdose bedruckt mit TV/Data/R, 80 x 80 mm, Reinweiß, RAL 9010

Besondere Ausstattungsmerkmale:

• Abdeckplatte 3-Loch
• Passend für Steckdosen ESM 20, ESM 30, ESM 31, ESM 32, ESM 40, ESM 41, ESM 42
• Mit Bedruckung "TV, R, Data" an den entsprechenden Auslässen

ESD 02

Einzelanschlussdose 2fach - 0,15-2400 MHz - für zwei getrennte Zuleitungen - DC-Durchlass - Anschlussdämpfung: TV 0,3 dB, SAT 0,8 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlussdose für Einzelanlagen, Stichleitungs- und Sternverteilsysteme in Anlagen mit zwei Niederführungskabeln (z. B. für Twin-Receiver)
• Mit Gleichspannungs-Durchlass über beide Anschlüsse (max. 24 V/1 A, 22-kHz- und DiSEqCTM-Signal)

ESD 08

Einzelanschlussdose 2fach - 0,15-2400 MHz - für zwei getrennte Zuleitungen - DC-Durchlass - Anschlussdämpfung: VHF/UHF 0,2 dB, SAT 0,5 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlussdose für Einzelanlagen, Stichleitungs- und Sternverteilsysteme in Anlagen mit zwei Niederführungskabeln (z. B. für Twin-Receiver)
• Mit Gleichspannungs-Durchlass über beide Anschlüsse (max. 24 V/1 A, 22-kHz- und DiSEqCTM-Signal)

ESM 31

Modem-Durchschleifdose 3fach - breitbandig - Modem: 5-1006 MHz - TV:85 - 1006 MHz - FM: 85 - 1006 MHz Anschlussdämpfung: 14 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Für interaktive CATV-/HFC-Netze
• Sehr hohe Entkopplung zwischen Modem-Anschluss und TV-/Radio-Anschluss verhindert Störungen des TV-/Radio-Empfangs durch das Modem
• Ingress Noise Blocking-Funktion verhindert die Einstrahlung von unerwünschten Störsignalen über die Teilnehmer-Endgeräte
• Breitbandige Signal-Aufteilung auf TV- und Radio-Anschluss
• Integrierte Lösung ohne Aufsteckfilter, dadurch hoher Schutz der Anlage gegen nachträgliche Manipulation durch den Teilnehmer
• Richtkopplerdose für Durchschleifsysteme, Anschlussdämpfung: 14 dB
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Durchmesser 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Modem - F (Bu)

ESU 33

Durchschleifdose Einkabelsystem - 3fach - 87-108 u. 47-68/118-862 u. 950-2150 MHz - DC-Durchl. üb. SAT - Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB

Besondere Ausstattungsmerkmale:

• Erfüllen: EN 60728-11 und EN 50083-2
• Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Als Abschlusswiderstand ist ERA 14 zu verwenden
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlüsse: TV - IEC (Sti) | Radio - IEC (Bu) | Sat-ZF - F (Bu)
• Richtkopplerdose, 3fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607. Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400 mA, 22-kHz- und DiSEqCTM-Signal)

ESZ 50

Aufputzrahmen, passend für Abdeckplatte ESZ 52/53/54, 82 x 82 mm, Reinweiß, RAL 9010

Besondere Ausstattungsmerkmale:

• Aufputzrahmen
• Passend für Abdeckplatten ESZ 52, ESZ 53, ESZ 54
